SMCP-70J挤出膨化机安装操作过程-配图文(挤出膨化机,安装过程,操作流程,粮食膨化机)

文章关键词:挤出膨化机,安装过程,操作流程,粮食膨化机 人气:发表时间:2017-11-01


SMCP-70J挤出膨化机       访问电脑端 访问手机端




                1-1

1.挤出膨化机机头零件的介绍;首先,这是我们挤出膨化机机头拆卸下来的零部件,先来一张大合集,每个零件都需要安装到机器上面,机器才能安全运行。


                2-1

2.机器随机配件为:27#开口扳手  两副

         22#开口扳手  一副

         22#梅花扳手  一副

         螺丝刀     一个


                3-1

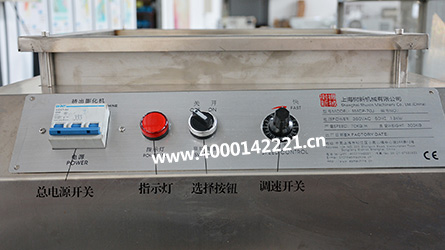

3.控制面板操作按键的说明
 总电源开关:控制整机的总电源;
 指示灯:红灯亮起表示正常
 旋转按钮:控制切刀的开关;
 调试开关:出厂默认60p,控制切刀速度;调的越慢,米花越短;反之,米花则越长。

                4-1

4.机头小孔的介绍;我们的机头可以膨化的形状有很多,机头孔径的大小将直接导致膨化物的大小,图片中红色的圈圈比较标注出来了。目前支持的形状有:小米花、大米花、阴米形、星形、球体等等


                 5-1

5.螺套钢印的说明;我们的螺套上都配备钢印,这个钢印表示膨化度的意思,还有一种没有钢印的,就是代表低膨化度;



                6-1

6.机头安装贴片的方法;接下来,需要安装机头与贴片,机头与贴片一定要贴紧,如上图所示,一定要贴平,建议用一个小扳手轻轻敲上去即可,直到不能再紧为止。


               7-1

                 7-2

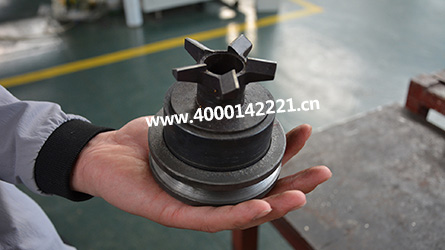

7.螺套的安装说明;螺杆需要安装进螺套里面,上图给您示范了螺杆螺套的安装方法。螺杆空心一头对着螺套凸出一端放进去即可(如7-2图)

              8-1

8.螺杆与螺套安装完毕;接下来,需要把螺杆螺套装进机头,机头凹进部分对着螺杆螺套凸出一端推进去;此时,螺杆与螺套还不能平行,需要将螺杆再顺时针拧上一圈,直到螺杆螺套保持平行即可(如8-1图)

                9-1

9.安装机头的操作过程;把加热好的机头,小心,烧好的机头拿的时候需要特别注意安全。螺纹短的那头拧进去,把机头的四个孔对紧机头的四个孔,平行贴合上去。


                10-1

10.机头四颗螺丝的安装; 四个螺丝的安装顺序需要对角紧,切忌一颗紧死,这样会导致机头贴合不紧而导致膨化出来的米花有长条;此时,需要把机头的螺丝锁到不能再拧为止,越紧越好,这样膨化出来的米花大小才均匀。


              11-1

               11-2

11.切刀的安装;切刀的小孔对准刀头凸出的部分,紧贴上去,请参考图(11-2),这是安装好的切刀,然后切刀头朝外安装进机头

               12-1

12.机头贴片的安装;切记,机头的贴片不要漏下了,贴片安装后拧上两根小螺丝。


物料膨化度的调节;还有一个要点,非常重要,两个小螺丝的松紧度要刚刚好,不能太紧,也不可过松。详细请参考操作视频12分50秒,先拧里面的螺丝,外面的螺丝锁紧。如果滑轮太重,则需要把里面的螺丝向外拧一点,再锁紧外面螺丝。我们总结出来的经验,如果滑轮能够转上半圈,力度则刚刚好。具体松紧度需要靠自己多调节,即可熟能生巧!


               13-1

13.护罩的安装;护罩的安装比较简单,只需把网罩的大孔朝里,用手拧上螺丝即可。


               14-1

14.最后,解释一下挤出膨化机的电路控制器的相关问题;从左往右排序,由交流接触器,断相与错相保护器,变频器组成;交流保护器主要控制主电机的运转,断相与错相保护器,主要用于接错线序或缺相时起到断开电路的保护装置,变频器控制主电机与小电机,是整机的中央控制器,切勿损坏!

             机头安装完毕实拍图

我们的挤出膨化机设计之初就一直比较注重的问题,就是操作安全问题。警记,机器使用过程中一定要把网罩盖上去,安全生产,安全一定放到第一位。因为皮带高速运转,如果有东西卡到,对机器本身也不好,对操作人员的人身安全也不好。


                15-1

15.料斗放少量大米备用;料斗放大米,准备生产;要生产前,请确认机器电源是否妥善接好?机器各个部位是否都已经调试完毕?起初,放入的大米切记不可过多,仔细观察膨化物形状、膨化度等,大米的量可以渐渐增加,这样膨化出来的米花效果可以保证达到最佳。


膨化过程中,可以根据实际操作需要,调节切刀速度可以改变膨化物形状、效果等;挤出膨化机膨化过程中,请不要调节机头,以免被皮带伤到!


无论膨化什么物料,膨化完成后,往机器料斗洒上一把黄豆,这样做的好处是:因为黄豆含有油份,可以起到润化的作用,这样方便后期的清理工作。


机器膨化完成后,需要把螺杆、螺套、机头卸下,机头用煤气炉或者天然气炉烧,不要用电磁炉,把里面的残留废物清理干净。目前还没有比较好的办法清理机头,加热15分钟左右,即可把机头拿下来;加热好后的机头,需要将贴片先取出,使用一根羊毛刷固定机头,用螺丝刀可以把贴片取下。然后使用随机的钢丝把小孔清通,以备下次使用;


温馨提醒:以下视频已加密,请购买我们机器后,向销售人员索要视频密码;



    操作视频

SMCP-70J挤出膨化机安装操作过程(加密)
